인장강도 : 18.0MPA 이상
표면경도 : 80±2
신율 : 500%이상
인열강도 : 50kg-f/cm 이상
접착강도 : 20kg-f/cm 이상



철강의 판재보다 선재의 구입이 용이하고 가격이 저렴
사용하는 와이어의 강도는 고장력 볼트 소재만큼 강한 재질
와이어의 벤딩 가공이 판재의 프레스가공보다 원가가 저렴
한 가닥의 와이어 훅이 2가닥의 분리형 훅보다 강도는 2배 강함
절단면이 원형이므로 삽입부의 면취 가공이 필요 없음
훅의 원형 단면이 직사각형 단면보다 벤딩 모멘트가 2.7배 큼

벤딩 모멘트의 비교(변형의 강도비교)
단면적 원형 : 직경 10mm → 3.14x5x5= 78.5mm2
사각형 : 세로13,가로6mm → 6x13=78mm2
단면 계수 원 : r3/4=3.14x5x5x5/4=98
사각형 : h3/6=6x6x6/6= 36
벤딩모멘트 원형이 직사각형보다 98/36 즉 2.7배 강하다
한 가닥의 원형 단면의 훅이므로
2가닥 직사각형 훅보다 5.4배 강도가 강함.
종합 벤딩 모멘트는 강도와는 별개로 변형에 대한 저항의
정도를 비교하는 좋은 방법이며 퀵 패드의 한가닥
와이어 훅은 좀처럼 변형이 안 되는 장점이 있음.


간격과 두께의 크기 비교 : 훅의 경사방향 > 슈-플레이트 > 훅의 수직방향

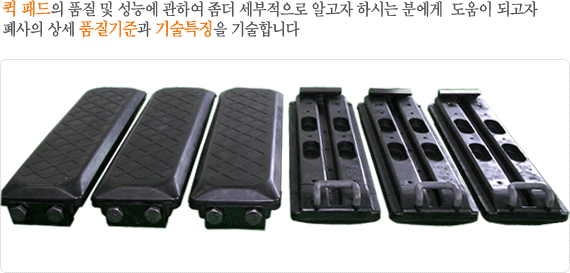

고무 패드와 슈의 장착은 낚시 바늘과 같은 갈쿠리 방식
훅의 반대 방향에는 항상 인장이 걸림.
고무층의 접촉 표면으로 진동이 흡수되어 풀림 방지 역할
훅측의 탄성력 발생을 위한 일정한 경사면을 가짐
고무의 노화시 탄성력 유지를 위한 복수의 돌출편 설치
